JVM과 Garbage Collection - G1GC vs ZGC

Java Memory

자바 개발자라면 꼭 알고 넘어가야 하는 기본 아닌 기본 소양 📝

JVM

처음부터 다 설명하는 것은 제가 이야기하고자 하는 포인트가 아니라서,
간략하게 중요한 것만 짚고 넘어가려고 합니다 ㅎㅎ

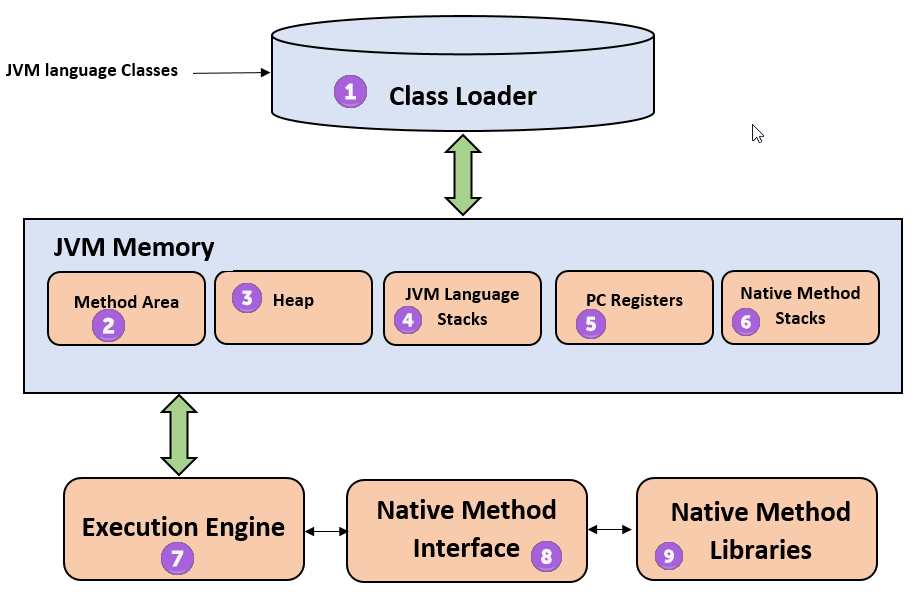

전체적인 JVM 의 구조는 아래와 같습니다



JVM



정확히는 JVM 의 Heap 에 대해서만 짚고 넘어가보도록 할게요
저희는 예전부터 개발을 진행해왔고, 많이들 익숙하신 그림을 하나 소개할까해요

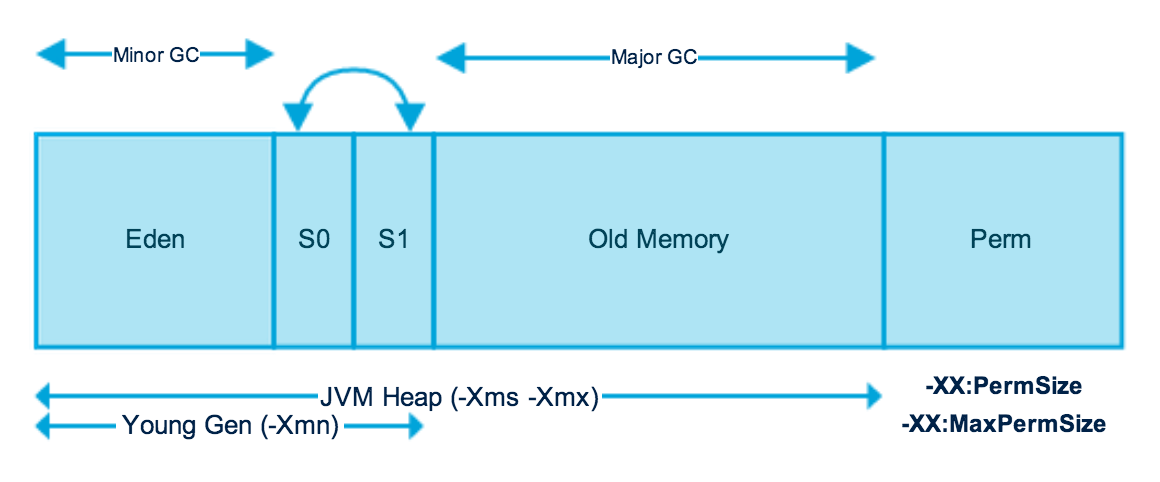

Jdk 1.7 이전 Heap

위 그림은 Jdk 1.7 버젼 이전의 Heap 메모리 구조입니다

• Eden: 새로 생성한 대부분의 객체가 위치하는 곳
• S0, S1: Eden 영역에서 GC가 한번 발생한 후 살아남은 객체들이 존재하는 곳
• Old Memory: Young Generation에 대한 GC가 반복되는 과정속에 살아남은 객체가 살아남는 곳

  특정 회수 이상 참조되어 Old 영역으로 가기 위한 Age를 달성하였을 때 이동하게 된다.

• Perm: Class / Method 의 Meta 정보, static 변수 / 상수들이 저장되는 곳

우리가 아는(흔히 인터넷에 널려있는) Garbage Collection 🚯 도
위와 같은 가정을 두고 언급한 것들이 정말 많습니다


하지만 지금도 정말 그럴까요?

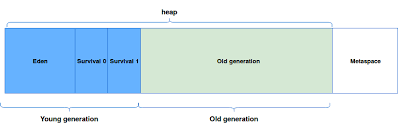

JVM 1.8 이후

정확히는 Perm 영역이 Metaspace 로 바뀌었습니다
어떠한 부분들이 더 바뀌었을까요?

구분	Perm	MetaSpace
저장 정보	클래스 meta / 메소드 meta / static 변수, 상수	클래스 meta / 메소드 meta
관리 포인트	Heap 영역 튜닝 + Perm 영역 별도	Native 영역 동적 조정
GC	Full GC	Full GC
메모리 측면	-XX: PermSize / -XX: MaxPermSize	-XX: MetaSpaceSize / -XX: MaxMetaspaceSize

가장 중요한 핵심은 Perm 영역이 Heap 이 아니라 Native 영역으로 바뀌었다는 건데요
Native 영역의 가장 큰 특징 중의 하나는
Native 영역은 JVM에 의해서 크기가 강제되지 않고, 프로세스가 이용할 수 있는 메모리 자원을 최대로 활용 할 수 있습니다
만일 메모리 leak이 Classloader 을 동작하는 코드에 발생하는 것으로 의심된다면, 이는 최대 메모리를 설정하지 않았기 때문이죠

어쨌든 저는 JVM 을 이야기 하고 싶은건 아니고, Heap 이 이렇다 라는 것을 얘기하고 싶었습니다 ㅎㅎ
그러니 짚어야할 부분만 짚고 넘어가도록 할게요

그래서 도대체 GC는 어떻게 되는걸까요?

Garbage Collection

Garbage Collection이란?

쉽게 말하면,
객체가 접근 불가능한 상태(Unreachable)가 되었을 때, 메모리가 누적되므로 이를 수거하는 작업
GC를 실행하는 쓰레드를 제외한 나머지 쓰레드는 모두 작업을 멈춘다 = stop the world

그래서 대게 우리가 알고 있는 GC 튜닝이란, 이 stop the world 시간을 줄이는 것입니다


Heap 영역은 크게 2가지로 구성이 되어 있는데요,

1. Young Generation 영역: 대부분의 객체가 GC 되는 영역, 이 영역에서 객체가 사라질 때 Minor GC 가 발생
2. Old Generation 영역: Young 영역보다 크게 할당되지만, GC는 적게 발생. 이때는 Full GC 라고 일컫음
   그렇기 때문에 Full GC 는 이 stop the world 시간이 길 수 밖에 없습니다
   기본적으로 메모리가 크고, 처리해야 될 양이 많기 때문이죠
   이 old 영역에 대한 GC를 다르게 하기 위해서 많은 알고리즘들이 존재하는데요

• Serial GC: Heap의 앞부분부터 확인하여 살아있는 것만 남기고(Sweep), 객체들이 연속되도록 Compaction 하는 작업

  기본적으로 Mark-Sweep-Compaction 알고리즘에 해당
  Serial GC는 적은 메모리와 CPU 코어 개수가 적을 때 가장 올바름 (싱글 쓰레드)

• Parallel GC: Serial GC의 멀티쓰레드 버젼
• Parallel Old GC: Parallel GC와 다른점은 Mark-Summary-Compaction 단계를 거쳐서 객체를 식별

  Summary 에 해당하는 작업이 GC를 수행한 영역에 대해서 살아있는 객체를 식별한다는 작업

• Concurrent Mark & Sweep GC = CMS GC: CMS GC는 다른 GC와는 다르게 Compaction 을 진행하지는 않는다
  1. Initial Mark: 클래스 로더에서 가장 가까운 객체중 살아 있는 객체만 찾는다
  2. Concurrent Mark: 위에서 살아있다고 확인한 객체에서 참조되고 있는 객체를 확인한다
  3. Remark: 위 단계에서 새로 추가되거나 참조가 끊긴 객체를 확인한다
  4. Concurrent Sweep: 쓰레기를 정리한다
• G1(Garbage First) GC

G1GC 는 설명이 따로 없는데요
사실 오늘은 가장 많이 쓰이고 있는 G1GC 와 앞으로 개발될 새로운 GC 를 언급하기 위해서 여기까지 왔습니다 😃

G1GC

G1GC는 매커니즘이 많이 다릅니다
위에서 언급한 Young 영역과 Old 영역에 대한 GC는 잠시 잊는게 좋습니다
G1GC는 jdk11 부터 공식적인 GC 알고리즘으로 적용되었고, 하드웨어가 점점 발전하면서
대용량 메모리에 적합한 솔루션을 제공하기 위해 나타났습니다


G1GC는

앞서 언급했던 Eden, Survivor, Old 영역이 존재하지만, 해당 영역은 고정된 크기가 아니며
전체 Heap 메모리 영역을 Region 이라는 특정한 크기로 나눈 것이고
Region의 상태에 따라 그 Region의 역할(Eden, Survivor, Old)가 동적으로 변동합니다
Region은 기본적으로 ( 전체 Heap 메모리 ) / 2048 로 default 값이 지정되어 있습니다.

아마도 이러한 설명을 그림으로 나타내면 아래와 같겠죠

G1GC Heap

앗, 새롭게 보이는 영역 들이 존재하네요 ㅎㅎ

• Humonogous: Region 크기의 50%를 초과하는 큰 객체를 저장하기 위한 공간
• Available/Unused: 아직 사용되지 않은 Region

G1GC 에서도 마찬가지로 Minor GC 가 존재하며, 요 과정에는 살아남은 객체들을 Survivor Region으로 옮기고, Eden에 대한 영역을 사용가능한(Availabe)Region으로 돌리는 형태로 과정이 일어나게 됩니다
반면 G1GC 에는 Full GC 와 유사한 Concurrent Cycle 이라는 과정이 존재하는데요,
해당 과정은 IHOP(InitiatingHeapOccupancyPercent) 에서 정한 수치를 초과하면 실행하게 됩니다

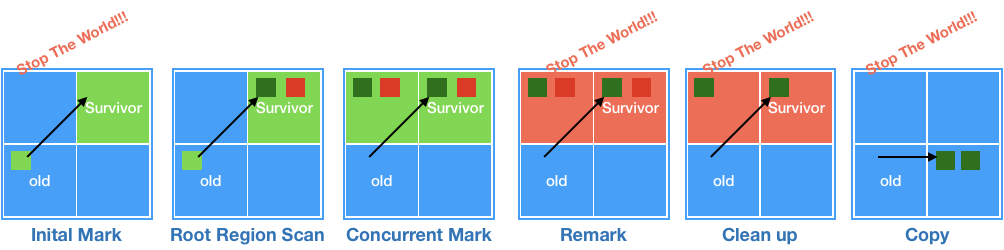

G1GC 과정

1. Initial Mark : Old Region에 존재하는 객체들이 참조하는 Survivor Region을 찾는다(STW)
2. Root Region Scan : 위에서 찾은 Survivor 객체들에 대한 스캔 작업을 실시한다
3. Concurrent Mark : 전체 Heap의 scan 작업을 실시하고, GC 대상 객체가 발견되지 않은 Region은 이후 단계를 제외한다
4. Remark : 애플리케이션을 멈추고(STW) 최종적으로 GC 대상에서 제외할 객체를 식별한다
5. Cleanup : 애플리케이션을 멈추고(STW) 살아있는 객체가 가장 적은 Region에 대한 미사용 객체를 제거한다
6. Copy : GC 대상의 Region이었지만, Cleanup 과정에서 완전히 비워지지 않은 Region의 살아남은 객체들을 새로운 Region(Available/Unused) Region에복사하여 Compaction을 수행한다
7. 살아있는 객체가 아주 적은 Old 영역에 대해 [GC pause(mixed)] 를 로그로 표시하고, Young GC가 이루어질 때 수집되도록 한다

튜닝 포인트

흠 😮 동작원리는 알았는데, 도대체 뭘 바꿔야 하죠?
우선은 무엇인가를 바꾸기 전에 항상
성능테스트 + 로그 옵션 을 켜야 합니다
-Xlog:gc*:gc.log 옵션으로 로그를 활성화해서 파일로 옮기는 것도 하면 좋겠네요.!
튜닝을 한다는 목적은 GC 에 걸리는 시간을 최소화하는 목적으로 해주시면 좋을 것 같습니다

• -XX: InitiatingHeapOccupancyPercent : IHOP 퍼센트 조절(Marking에 해당하는 최저 임계치)
• -XX: G1HeapRegionSize : Region 영역당 하나의 사이즈 (default는 (최대 heap) / 2048)
• -XX:G1ReservePercent=10 : 공간 overflow의 위험을 줄이기 위해 항상 여유 공간을 유지할 예비 메모리(백분율)
• -XX:G1HeapWastePercent=10 : 낭비할 Heap 의 공간에 대한 백분율
• 사실 그 외에도 엄~~청 많습니다. 필요한 것은 그때 그때 찾아서 하면 좋겠네요

하지만, 언제까지나 GC 튜닝은 정말 모든 것을 다해보고 마지막에 하는 최종방안임을
꼭 잊지 말아주셨으면 합니다

현재 JDK 11 의 Default GC 알고리즘으로 별다른 옵션을 주지 않으면
G1GC 를 사용하게 되는데요..
더 놀라운 것은 앞으로 나올 GC 가 JDK 의 버젼업과 함께 준비중에 있다는 사실입니다

New Feature(...)

그래서 현재 지금 계속 개발되고 있는 GC 알고리즘이 무엇이냐면 ❓
바로 ZGC 입니다

ZGC

ZGC 는 JDK 15버젼에서 바로 Production Ready 상태인데요,
조금 더 큰 메모리(8MB ~ 16TB) 에서 효율적으로 Garbage Collect 하기 위한 알고리즘
개발자가 이야기하기를

ZGC doesn't get rid of stop-the-world pauses completely.
The collector needs pauses when starting marking, ending marking and starting relocation.
But this pauses are usually quite short - only a few milliseconds.

적은 메모리나 큰 메모리에서 STW 시간을 최대한 적게(10ms 이하로) 가져가기 위해 제작되었다

라고 합니다.!
실제로 STW 시간을 줄이기 위해서 Marking 시간에만 STW 을 가져가도록 하고 있어요
G1GC 와는 메모리 구조가 되게 유사한데요

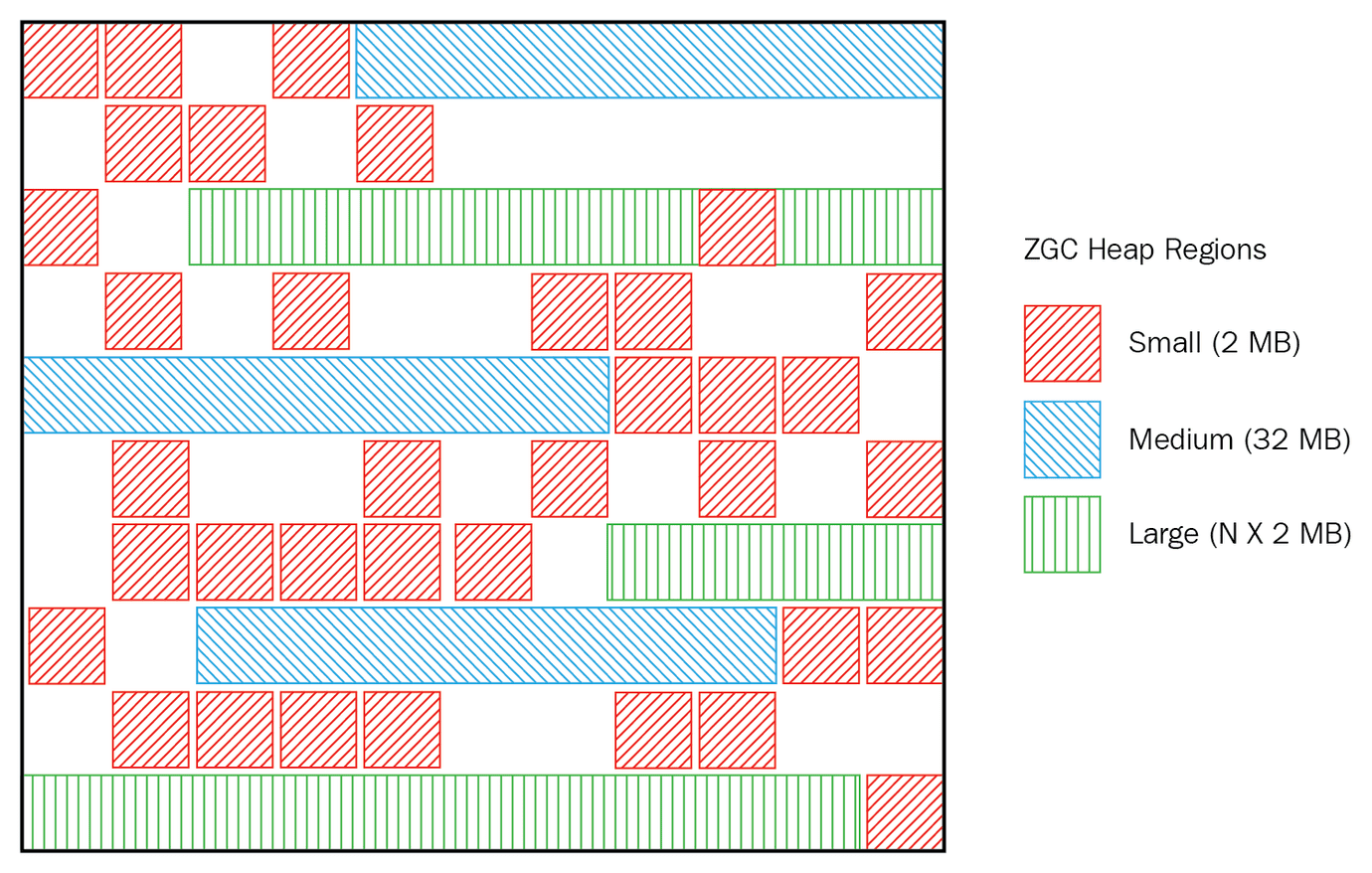

ZGC Heap

되게 신기하죠?
각각의 Region을 되게 간단한 구조로 가져갔음을 볼 수 있어요
ZGC 의 핵심은 바로 Colored pointers 와 Load barriers 라는 주요한 2가지 알고리즘이 존재하는데요

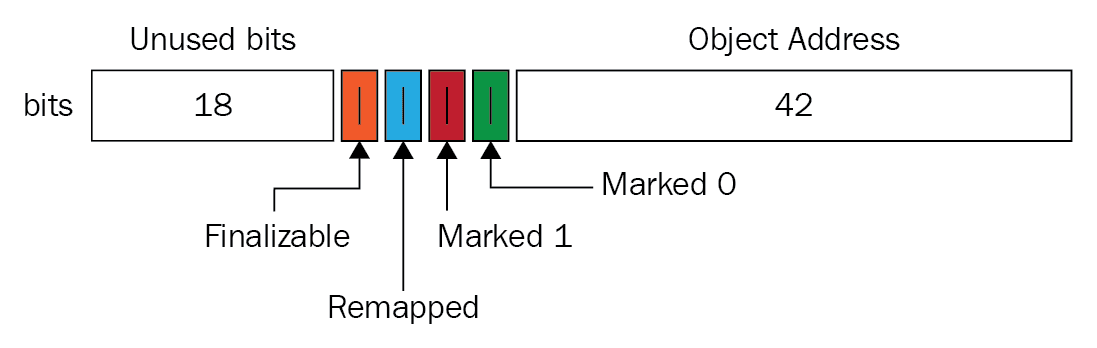

Colored Pointers

객체를 가리키는 변수의 포인터에서 64bit 을 활용해가지고, Marking을 한 것을 볼 수 있어요

• Finalizable: finalizer을 통해서만 참조되는 Object의 Garbage
• Remapped: 재배치 여부를 판단하는 Mark
• Marked 1 / 0 : Live Object

그렇기 때문에 ZGC는 반드시 64bit 운영체제에서만 사용가능합니다

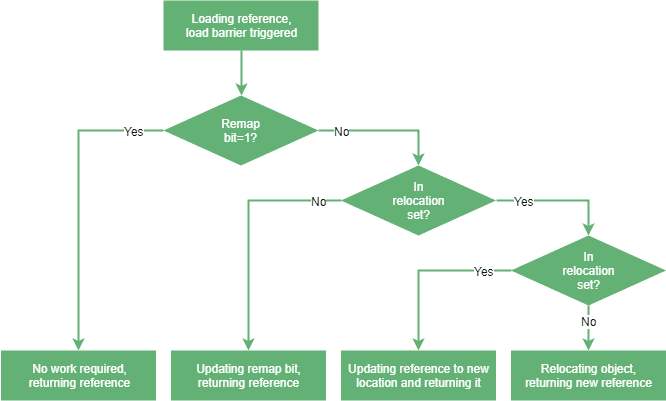

Load Barriers

다음은 Load Barriers 인데요,
ZGC 는 G1GC 와는 다르게 메모리를 재배치하는 과정에 STW 없이 재배치를 합니다
위에서 언급한 bit 를 바탕으로요.!
이때 RemapMark와 RellocationSet을 확인하면서 참조와 Mark를 업데이트하게 됩니다.!
그래서 ZGC는 아래와 같은 Flow를 따르게 됩니다

1. Mark Start STW : ZGC의 Root에서 가리키는 객체 Mark 표시
2. Concurrent Mark/Remap: 객체의 참조를 탐색하면서 모든 객체에 Mark 표시
3. Mark End STW : 새롭게 들어온 객체들에 대해 Mark 표시
4. Concurrent Pereare for Relocate: 재배치하려는 영역을 찾아 Relocation Set에 배치
5. Relocate Start STW : 모든 Root 참조의 재배치를 진행하고 업데이트
6. Concurrent Relocate: 이후 Load Barriers 를 사용하여 모든 객체를 재배치 및 참조 수정



G1GC 와의 차이점은, 바로 Pointer를 이용해서 객체를 Marking하고 관리하는 것이 핵심이라고 볼 수 있겠네요!
개발자분 말씀으로는 어떠한 Heap 메모리 사이즈가 와도
각각의 STW 시간을 (<10ms) 이하로 줄이는 것이 ZGC 의 궁극적인 목표 라고 합니다

성능비교

ZGC 는 위에 설명에서도 아시겠지만, 큰 메모리에 아주 적합한 GC 방식입니다
그래서 성능적으로 많이 이득을 보기 위해서는 메모리가 크면 클 수록 좋겠죠.?

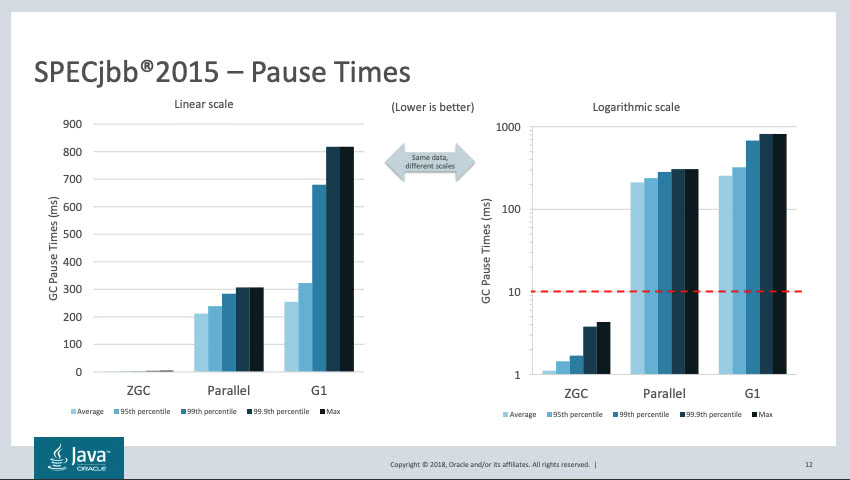

위와 같은 테스트환경은, Heap Size 128G , CPU Intel Xeon E5-2690 2.9GHz, 16core 환경에서 성능을 측정한 결과인데요
최악의 경우에는 G1GC 와 비교했을 때 거의 1000배? STW 시간의 차이가 나는 것을 볼 수 있습니다!

어쩌면 곧 ZGC가 G1GC들을 대체할 날이 오지 않을까요? 😄

마치면서

하드웨어도 시간에 따라 점점 발전하고, SW 도 마찬가지입니다
계속 관심 ✏️ 을 갖고 살펴보는 것은 중요한 것 같네요!
