[K8S] Pod topology spread constraint - 토폴로지 분배 제약

안녕하세요~ 오늘은 k8s 관련된 이야기로 돌아왔어요.

그동안 deployment 로 배포하는 방법과, 운영되는 pod 들에 대해 hpa 를 통해 auto scale 하는 방법들에 대해서 알아보았는데요



오늘은 조금 더 Node 의 자원 활용을 극대화할 수 있는 Topology spread constraint 에 대해 알아보도록 할게요.

Topology spread constraint 를 적용하면 현재 운영중인 Node 에서 가용중인 Pod 의 개수를 원하는 대로 control 하거나 균등하거나 배포하는 방식을 보장할 수 있어요



한번 알아보러 가볼게요~!

Topology spread constraint

먼저 Topology spread constraint 를 왜 사용해야 할까요?

예시를 통해 한번 알아보도록 할게요.

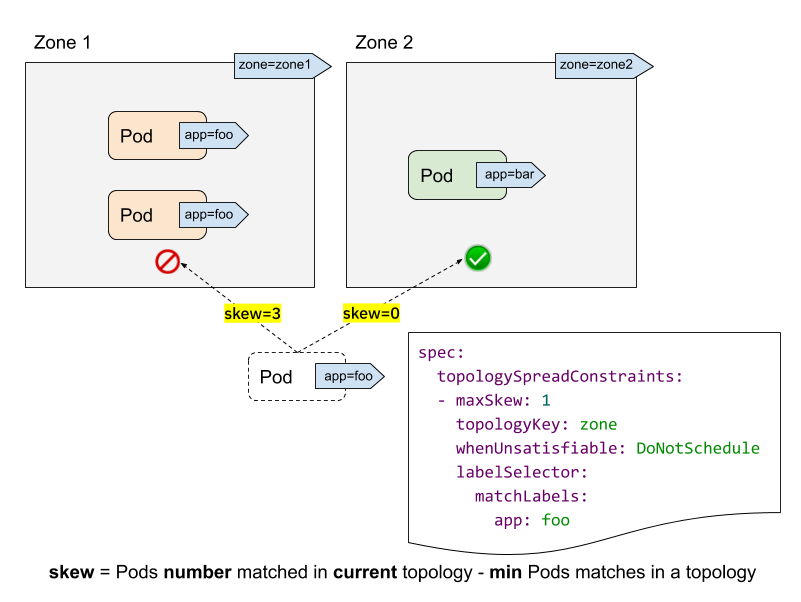

Topology spread constraint

app=foo 라는 label 을 가진 Pod 을 특정 Node 에 배포하고 싶은데요

Zone1 에는 이미 2개의 pod 가 운영되고 있고, Zone2 에는 운영중인 pod 가 없습니다



이 상황에서 pod 가 집중되는 현상을 막고 싶은데요. topology spread constraint 를 적용하지 않으면, pod 가 어디로 배포될지 보장할 수 없습니다

따라서 새롭게 pod 가 배포될 때 Zone2 로 배포하는 것을 보장하기 위해 topology spread constraint 설정을 추가하여

pod 가 배포되는 개수를 보장할 수 있습니다.

apiVersion: v1
kind: Pod
metadata:
  name: example-pod
spec:
  topologySpreadConstraints:
  - maxSkew: <integer>
    topologyKey: <string>
    whenUnsatisfiable: <string>
    labelSelector: <object>

위 yaml 에 있는 설정들을 설명드리면...

설정	설명	예시
maxSkew	Pod 의 개수의 차이를 허용하는 상한선	위 예시에서는 1 이니 topology key 를 가진 node 에 속해있는 pod 의 개수 최대 상한선은 1로 맞추어야한다
topologyKey	Node 에 붙여진 Label 의 key	위 예시에서는 zone 이라는 label key 를 가진 node 를 대상으로 한다
whenUnsatisfiable	maxSkew 를 만족하지 않을 때 어떻게 처리할 것인지 결정	DoNotSchedule: 별도의 스케줄링을 하지 않는다 (기본값) ScheduleAnyway: maxSkew 값을 참고하지 않고, skew 의 차이를 최소화하는 전략으로 스케줄링한다.
labelSelector	Pod 의 대상을 나타냄	위 예시에서는 app=foo 라는 label 을 가진 pod 가 대상

따라서 모든 pod 가 리소스가 동일하게 사용하는 상황에서 운영중인 k8s cluster 의 리소스를 최대 효율적으로 활용하기 위해서는

maxSkew 를 1 로 설정하는 것이 일반적이다 라고 볼 수 있겠네요



위에 상황은 단순화된 예시라서, 이해를 확실하게 하기 위해 조금 더 고도화 된 예시로 한번 넘어가볼게요

Advance

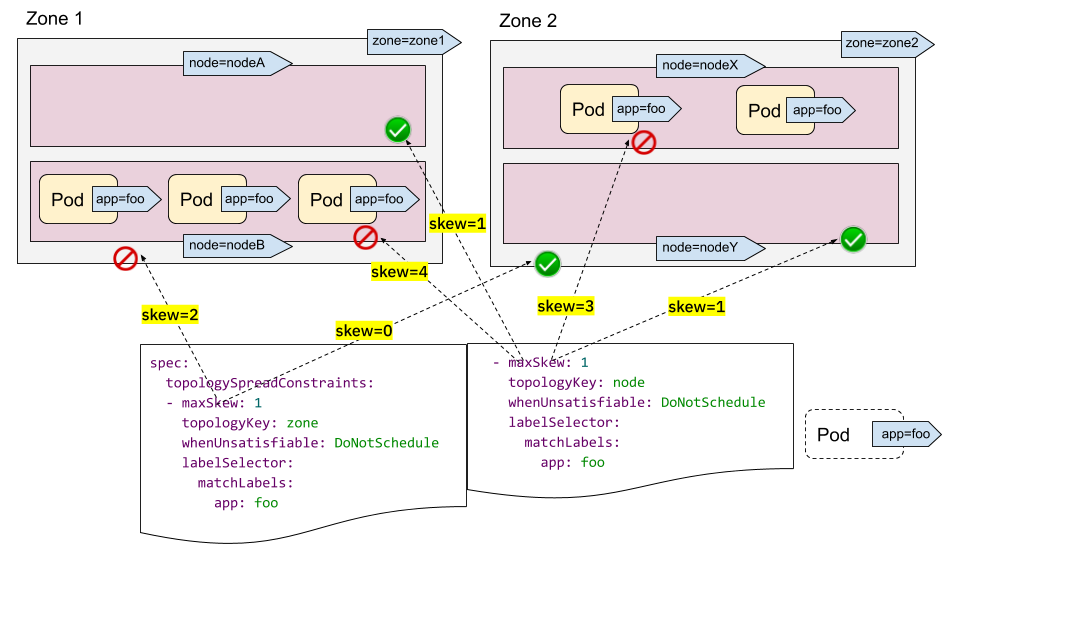

2개의 topology spread constraint

위와 같이 조금 더 복잡한(?) 상황에서 어떻게 동작할지를 한번 알아볼게요.



Zone1 이라는 위치에는 Node 는 A,B 2개로 존재하고, app=foo 라는 pod 는 3개 배포되어 있고,

Zone2 이라는 위치에는 Node 는 X,Y 2개로 존재하고, app=foo 라는 pod 는 2개 배포되어 있습니다.

spec:
  topologySpreadConstraints:
  - maxSkew: 1
    topologyKey: zone
    whenUnsatisfiable: DoNotSchedule
    labelSelector:
      matchLabels:
        app: foo

zone 을 기반으로 하는 topologyKey 는 zone1 과 zone2 를 비교하게 됩니다.

• zone1 로 배포하면 zone1[4개], zone2[2개] 로 되어 maxSkew 가 4-2=2 가 되어 위반하게 됩니다.
• zone2 로 배포하면 zone1[3개], zone2[3개] 로 되어 maxSkew 가 3-3=0 이 되어 만족합니다.

따라서 무조건 zone2 가 배포 대상으로 선정하게 되는 것이죠

spec:
  topologySpreadConstraints:
  - maxSkew: 1
    topologyKey: node
    whenUnsatisfiable: DoNotSchedule
    labelSelector:
      matchLabels:
        app: foo

node 를 기반으로 하는 topologyKey 는 nodeA, nodeB, nodeX, nodeY 를 비교하게 됩니다.

• nodeA 로 배포하면 nodeA[1개], nodeB[3개], nodeX[2개], nodeY[0개] 로 되어 각 Node 간의 개수 차이가 skew 가 1로 되어 만족합니다.
• nodeB 로 배포하면 nodeA[0개], nodeB[4개], nodeX[2개], nodeY[0개] 로 되어 skew 가 4가 되어 위반하게 됩니다.
• nodeX 로 배포하면 nodeA[0개], nodeB[3개], nodeX[3개], nodeY[0개] 로 되어 skew 가 3이 되어 위반하게 됩니다.
• nodeY 로 배포하면 nodeA[0개], nodeB[3개], nodeX[2개], nodeY[1개] 로 되어 skew 가 1이 되어 만족합니다.

따라서 nodeA 혹은 nodeY 로 배포 대상이 선정하게 됩니다.



결과적으로 2개의 topologySpreadConstraint 를 모두 만족하는 zone2 의 nodeY 로 배포 대상이 결정되게 됩니다

만일, 2개의 topologySpreadConstraint 에서 교집합이 발생하지 않는다면 어떻게 될까요?

바로 Pod 가 배포될 수 없는 Pending 상태로 이어지게 됩니다.



즉, 2개 이상의 topologySpreadConstraint 를 사용할 때는 조금 더 신중해야 겠네요



생각하며

개인적인 생각으로는 topologySpreadConstraint 를 복잡하게 가져가는 전략은 가급적 하지 않으면 좋겠네요.

배포 설정이 많아질 수록, 어떻게 배포될지 생각하기가 많이 어렵고 돌발상황들을 만들 수 있기 때문에

가장 간단한 설정으로 풀어나가는 것이 현명할 수 있어요.



어떻게 보면 whenUnsatisfies 에서 ScheduleAnyway 전략을 선택하는 것이 운영상 심플하고 현명할 수 있죠



하지만 이건 제 개인적인 생각이기에 각자의 상황에 맞는 인프라 조건에 따라 설정 전략을 유동적으로 생각하면 좋겠습니다! :)



간단하게 정리하고 이번 게시글도 마쳐볼게요 ㅎㅎ

• topologySpreadConstraint 를 통해 Pod 가 어디로 배포될지 결정할 수 있다
• topologyKey 에 따라 skew 를 계산하게 된다
• labelSelector 로 계산하는 대상의 pod 를 선정하게 된다
• topologySpreadConstraint 는 운영되고 있는 현황에 맞추어 전략을 설정하자
